Резервуары, емкостные аппараты и смесители

Резервуары, емкостные аппараты и смесители для производственных линий

Резервуары, емкостные аппараты и смесители используют там, где материал нужно принять из линии, временно накопить, выдать дозировано, перемешать или подготовить к следующей операции. В эту группу входят накопительные емкости, аппараты с люками и патрубками, вертикальные и горизонтальные резервуары, емкости с мешалками, бункеры, цистерны и специальные аппараты, спроектированные под конкретный технологический участок.

Важно понимать, что оборудование подбирается не только по объему, так как на конструкцию влияют плотность и вязкость среды, температура, давление, коррозионная активность, наличие осадка, требования к мойке, способ установки и схема подключения к линии. Резервуар для воды, аппарат под химический раствор и смеситель для сточных вод будут отличаться не только материалом стенки, но и днищем, опорами, арматурой, типом перемешивающего устройства и доступом для обслуживания.

Наш завод изготавливает емкостное оборудование по техническому заданию и под конкретную задачу производственной линии. До запуска в производство уточняются рабочая среда, полезный объем, габариты, материал корпуса, расположение патрубков, требования к герметичности, площадкам обслуживания, транспортировке и монтажу. Это особенно важно для действующих цехов, где аппарат должен встать в уже ограниченное место и без переделок подключиться к насосам, трубопроводам, конвейерам, дозаторам или системе управления.

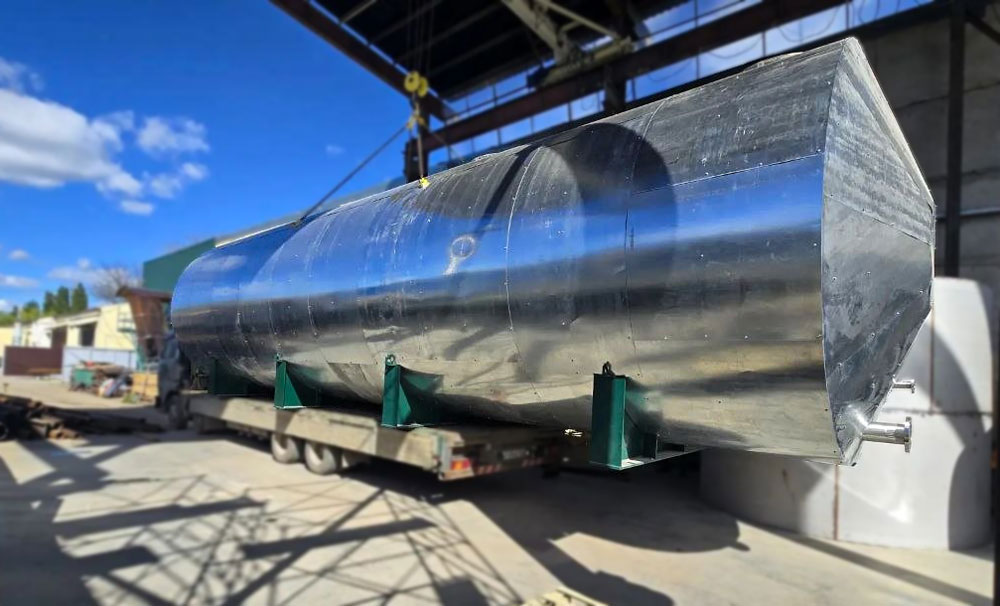

Если продукт должен контактировать с нержавеющей сталью из-за санитарных требований или коррозионной нагрузки, стоит рассмотреть емкости из нержавеющей стали. Для воды, топлива, технических жидкостей и нефтепродуктов чаще выбирают горизонтальное или вертикальное исполнение с расчетом опор, днищ и точек подключения под площадку заказчика.

Конструкция и материалы емкостного оборудования

В состав типового резервуара входят:

• корпус,
• днища,
• опоры или ложементы,
• горловины,
• люки,
• патрубки,
• наливная и сливная арматура.

Дальше конфигурация зависит от процесса: могут потребоваться лестницы, площадки обслуживания, штуцеры под датчики уровня, дыхательная арматура, теплоизоляция, рубашка нагрева или охлаждения, внутренние перегородки, змеевики, мешалка, смотровое окно, пробоотборник или система мойки.

Форма корпуса выбирается по месту установки и способу работы аппарата. Горизонтальное цилиндрическое исполнение удобно при ограниченной высоте и размещении на ложементах. Вертикальный резервуар занимает меньше площади и проще увязывается с самотечным сливом. Прямоугольные емкости применяют при жестких габаритных ограничениях, а коническое днище используют там, где нужно вывести осадок или уменьшить остаток вязкой среды после опорожнения.

Материал корпуса подбирается по свойствам среды. Углеродистая сталь подходит для технической воды, части нефтепродуктов, сыпучих материалов и неагрессивных жидкостей при правильно выбранной защите поверхности. Нержавеющую сталь применяют для пищевых сред, санитарных процессов, агрессивных растворов и участков, где нельзя допустить загрязнение продукта следами коррозии. Если среда химически активна, отдельно проверяют марку стали, стойкость сварных соединений, необходимость внутреннего покрытия или футеровки.

Для аппаратов с перемешиванием важен не только объем корпуса, но и характер движения среды внутри. Рабочий орган мешалки может создавать осевой, радиальный или смешанный поток. Схема выбирается по вязкости, плотности, склонности продукта к расслоению, наличию твердых включений и требуемому времени перемешивания. Для водного раствора обычно достаточно более простой конструкции, для суспензии с осадком уже требуется другая геометрия мешалки и расчет мощности привода.

В резервуарах с мешалками учитывается нагрузка от электродвигателя, редуктора, вала и рабочих органов. Усиление крышки или верхнего пояса корпуса закладывается заранее, иначе при длительной работе появляются вибрации, повышенная нагрузка на уплотнения и ускоренный износ подшипникового узла. Для задач с перемешиванием можно использовать резервуары с мешалками и перемешивающими устройствами, если процесс требует поддерживать однородность среды или готовить раствор в аппарате.

Основные узлы резервуаров и емкостных аппаратов

Подбор резервуара: исходные данные, параметры и ограничения

Подбор оптимальной конфигурации начинается с определения рабочей среды по конкретным параметрам: состав, плотность, вязкость, температура, коррозионная активность, наличие твердых включений, пенообразование, склонность к осадку, требования к чистоте поверхности. Эти данные определяют материал, толщину стенки, тип днища, арматуру, уплотнения и необходимость перемешивания.

Объем выбирают с учетом полезного заполнения. Номинальная вместимость и рабочий объем не всегда совпадают: часть пространства оставляют под пену, тепловое расширение, дыхательную арматуру или безопасный уровень заполнения. Для аппаратов с мешалкой дополнительно учитывают минимальный уровень, при котором рабочий орган не захватывает воздух и не работает в сухом режиме.

Давление и вакуум требуют отдельной проверки. Даже если аппарат используется как накопительная емкость без постоянного избыточного давления, при заполнении, сливе, мойке паром или подключении к насосной линии могут возникать кратковременные нагрузки. Если такие режимы возможны, их нужно указать в ТЗ. Иначе корпус, крышка, люки и патрубки будут рассчитаны как для атмосферного исполнения, что не всегда допустимо.

Условия установки влияют на металлоконструкцию не меньше, чем свойства продукта. Для уличного размещения учитывают осадки, перепады температуры, ветровую нагрузку, доступ к люкам зимой, возможность образования наледи на площадках. Для подземного исполнения проверяют давление грунта, уровень грунтовых вод, антикоррозионную защиту, анкеровку и возможность обслуживания горловины.

Для горизонтальных емкостей важны длина корпуса, диаметр, схема опирания и транспортные ограничения. Если аппарат должен проходить через ворота, устанавливаться в действующем цехе или перевозиться без спецсогласований, габариты согласуют до выпуска чертежей. В таких случаях полезно заранее выбрать категорию горизонтальных наземных и подземных резервуаров и уточнить, какое исполнение подходит под площадку.

Цена резервуара или емкостного аппарата зависит не только от объема. На стоимость влияют марка металла, толщина стенки, наличие теплообмена, перемешивания, площадок обслуживания, нестандартных патрубков, приборов контроля, внутренней обработки, защитного покрытия и объема конструкторской проработки. Одинаковые по литражу аппараты могут сильно отличаться по трудоемкости, если один работает с водой, а второй - с вязкой химической средой при повышенной температуре.

• Для хранения воды проверяют объем, сезонность эксплуатации, риск замерзания, материал корпуса, доступ к очистке и схему слива.
• Для нефтепродуктов и ГСМ учитывают пожарную категорию, герметичность, дыхательную арматуру, заземление, защиту от коррозии и условия площадки.
• Для пищевых сред важны нержавеющая сталь, качество внутренней поверхности, отсутствие застойных зон, санитарная мойка и удобство осмотра.
• Для химических растворов требуется проверка совместимости материала, уплотнений, покрытий, арматуры и сварных соединений.
• Для суспензий и сточных вод критичны осадок, абразивность, геометрия днища, тип мешалки и возможность промывки.

Эксплуатация, обслуживание и встраивание в линию

Емкостной аппарат редко работает отдельно от остального оборудования. Обычно он связан с насосом, трубопроводом, дозатором, конвейером, системой КИПиА, площадкой обслуживания и сливной инфраструктурой. Поэтому при проектировании важно согласовать высоты патрубков, направление подключения, доступ к фланцам, место под демонтаж мешалки и возможность подъезда техники для монтажа.

Типовые ошибки - заказ емкости без учета атмосферных явлений и особенностей географического расположения в местах эксплуатации или только по объему, без учета технологического цикла. Например, резервуар на 10 м³ может подходить по вместимости, но не успевать отдавать продукт в нужном темпе из-за малого сливного патрубка, неудобной отметки подключения или слишком вязкой среды. Для таких задач оценивают не только вместимость, но и расход, время заполнения, время опорожнения, допустимый остаток и требования к промывке.

Если продукт образует осадок, плоское днище без промывки может усложнить эксплуатацию. Остатки накапливаются у стенок, меняют фактический объем и требуют ручной очистки. Варианты решения - коническое днище, нижний слив, промывочные форсунки, мешалка для поддержания твердых частиц во взвеси или отдельный ревизионный люк для доступа к зоне накопления.

Для вязких сред проверяют не только мощность мешалки, но и пусковой момент. После простоя продукт может загустеть, охладиться или расслоиться. Если привод выбран без запаса по стартовой нагрузке, он будет перегреваться или отключаться по защите. В инженерной проработке учитывают режим работы: постоянное перемешивание, периодическое включение, работа по таймеру, запуск при частично заполненной емкости.

Сервисный доступ закладывается до изготовления. Оператору нужно безопасно открыть люк, заменить уплотнение, осмотреть сварной шов, снять датчик уровня, обслужить привод мешалки. Если аппарат ставится вплотную к стене или под низкой балкой, стандартная схема обслуживания может не подойти. В этом случае меняют расположение люков, ставят боковые ревизии, выносят арматуру в доступную зону или проектируют площадку.

Наш завод может выполнить не только изготовление корпуса, но и инженерную увязку аппарата с линией: подготовить чертежи, согласовать места подключения, подобрать материал, предусмотреть монтажные элементы и документацию. Для сложных задач, где требуется выпуск комплекта чертежей и спецификаций, целесообразно подключать конструкторский отдел на раннем этапе, до закупки арматуры и насосов.

Сферы применения и готовые проекты «КМЗ»

Резервуары, емкости и смесители применяются в водоподготовке, пищевом производстве, сельском хозяйстве, на нефтебазах, в производстве строительных смесей, очистных сооружениях, химических участках, машиностроении, складских терминалах, котельных и цехах с оборотными жидкостями.

Как заказать резервуар и/или емкостной аппарат в «КМЗ»

Для предварительного подбора достаточно описать задачу без сложной проектной документации.

Для точного расчета нужны данные о рабочей среде, требуемом объеме, температуре, давлении или атмосферном режиме, вязкости, плотности, наличии осадка, месте эксплуатации, ограничениях по габаритам, схеме заполнения и слива, необходимости мешалки, теплообмена, мойки, датчиков и площадок обслуживания.

Если есть чертеж помещения, схема трубопроводов, эскиз существующей линии или требования службы эксплуатации, их лучше приложить сразу. Это снижает риск переделок по патрубкам, высотным отметкам, опорам и доступу к люкам. Для аппаратов, которые будут работать с химически активной средой, желательно передать паспорт продукта или хотя бы состав и рабочую концентрацию.

Ответы на частые вопросы

Можно ли изготовить резервуар нестандартной формы?

Да, если форма технологически оправдана и проходит по прочности, сварке, транспортировке и монтажу. Нестандартные габариты согласуются до производства.

Когда нужна мешалка?

Перемешивающее устройство требуется, если среда расслаивается, образует осадок, содержит твердые включения или должна сохранять одинаковую концентрацию перед выдачей в линию.

От чего зависит материал корпуса?

От состава среды, температуры, коррозионной активности, санитарных требований и режима очистки. Для пищевых и части химических процессов чаще выбирают нержавеющую сталь, для технических сред допускается углеродистая сталь при корректной защите.

Можно ли встроить аппарат в действующую линию?

Да, но для этого заранее проверяют высоту подключения, расположение патрубков, доступ к арматуре, возможность монтажа и совместимость с насосами, дозаторами, трубопроводами и системой управления.

Принимаем заказы на изготовление резервуаров, емкостных аппаратов и смесителей по ТЗ, эскизу, чертежу или набору исходных параметров. После анализа условий эксплуатации специалисты согласуют конструкцию, материал, комплектацию, схему подключения и ограничения по монтажу.
Для расчета отправьте нам описание среды, требуемый объем, режим работы, условия установки и требования к перемешиванию, сливу, мойке или теплообмену.
